เมื่อโรงงานมี คลังอะไหล่พิมพ์ 3D แล้ว ความเสี่ยงหลังพิมพ์ไม่ได้อยู่แค่ QA บนโต๊ะ — อยู่ที่ operator ขันโบลต์แรงเกินจนชิ้น PETG แตก หรือขันหลวมจนชิ้นหลุดกลางกะ

บทความนี้ให้ checklist แรงขันติดตั้ง อะไหล่พิมพ์ 3D โรงงาน สำหรับ maintenance lead และหัวหน้ากะ: ตรวจอะไรก่อนขัน ใช้แรงอย่างไรตามวัสดุ และเมื่อไหร่ต้อง escalate — โดยไม่อ้างชื่อลูกค้า ตัวเลข Nm ที่รับประกันทุกชิ้น หรือการรับประกันผลทุกกรณี

สรุปสั้น: dry-fit → แรงตามตาราง → บันทึก

ขั้น	ต้องทำ
อ่าน label	SKU + rev + trial/approved — ดู อบรม operator

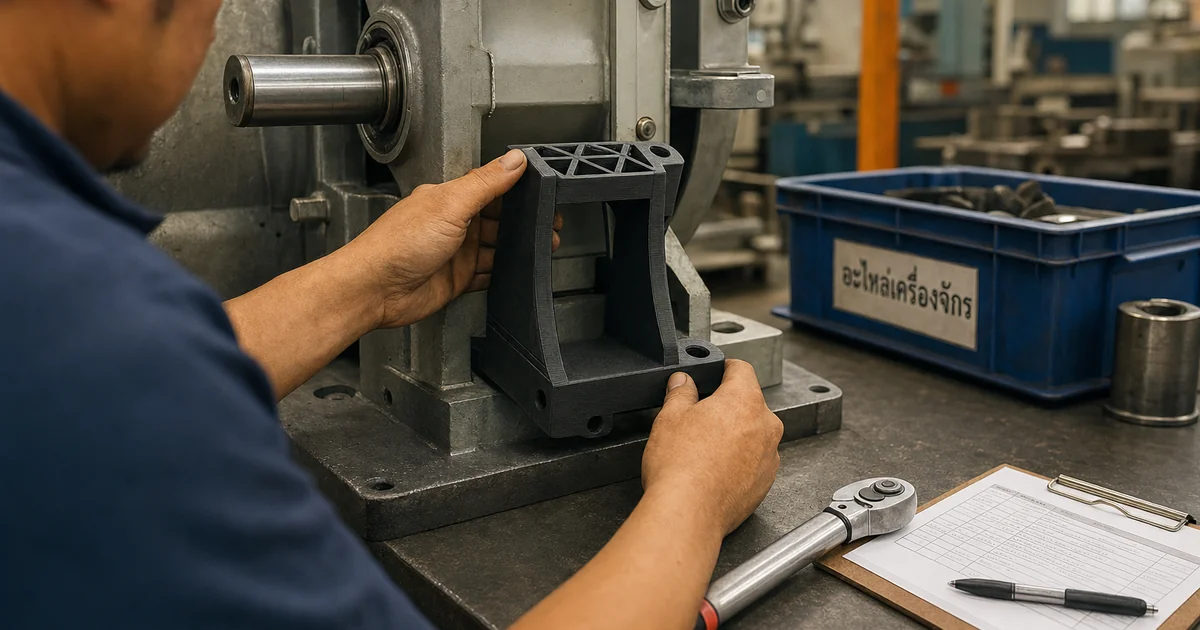

Dry-fit	ชิ้นเข้าที่โดยไม่บังคับก่อนใส่โบลต์
แรงตามตาราง	ตามวัสดุ + ขนาดโบลต์ใน SOP SKU
ตรวจหลังขัน	ไม่มีรอยแตก / gap / เสียงผิดปกติ
บันทึก	ใครติดตั้ง rev ไหน — ตาม SOP maintenance

ทำไม “ขันแน่นเท่าไหร่ก็ได้” จึงเสี่ยงกับชิ้นพิมพ์ 3D

พฤติกรรม	ผลกระทบ
ใช้แรงโลหะเดิมกับชิ้น PETG	แตกที่รูโบลต์ / ชั้น delaminate
ขันทันทีโดยไม่ dry-fit	บังคับ geometry → บิด
ไม่มีตารางแรงตาม SKU	กะกลางคืนเดาค่า → fail ซ้ำ
ขัน trial ขึ้นไลน์	ชิ้นทดลองรับโหลดจริง — ดู trial → production
ไม่ตรวจหลังขัน	รอยแตกเล็กกลายเป็น downtime

กรอบวิเคราะห์ fail หลังติดตั้ง ดู วิเคราะห์สาเหตุชิ้น fail

Checklist ก่อนขัน (operator)

	รายการ	☐
1	Label bin ตรง SKU + rev ที่ใบงาน
2	ชิ้นเป็น approved (ไม่ใช่ trial) ยกเว้นงานทดลองที่ lead อนุมัติ
3	Dry-fit เข้าที่โดยไม่ใช้ค้อน/บังคับ
4	โบลต์/น็อตตรงขนาดใน SOP — ไม่เปลี่ยนเป็นยาว/สั้นเอง
5	มีตารางแรง (Nm หรือ “มือ + ประแจจำกัด”) สำหรับ SKU นี้
6	จุดร้อน/เคมีรอบชิ้นอยู่ในเกณฑ์วัสดุ — ดู PETG vs PLA

ตารางแรงย่อตามวัสดุ (แนวทางเริ่มต้น — ปรับต่อ SKU)

ค่าด้านล่างเป็น กรอบเริ่มต้นสำหรับทีม ไม่ใช่สเปกรับประกันทุก geometry ทุกเครื่องพิมพ์ — ล็อกค่าจริงใน SOP ต่อ SKU หลัง trial

วัสดุชิ้น	โบลต์เล็ก (เช่น M3–M4)	โบลต์กลาง (เช่น M5–M6)	หมายเหตุ
PLA	ต่ำมาก — มือ + ประแจสั้น	มักไม่แนะนำรับโหลด	งานชั่วคราวเท่านั้น
PETG	ต่ำ–ปานกลาง	ปานกลาง — อย่า “แน่นสุด”	ตรวจรอยรอบรูหลังขัน
PA / วัสดุแข็งกว่า	ตาม trial SKU	ตาม trial SKU	ต้องมี gate แทนวัสดุ — ดู แทนวัสดุ

กฎทอง: ถ้า SOP ไม่มีค่า Nm ให้ใช้ ขันเป็นขั้น (snug → ตรวจ → เพิ่มเล็กน้อย) ไม่ใช่กระชากครั้งเดียว

ลำดับติดตั้ง 6 ขั้น (กะ)

1. Confirm SKU + rev

• อ่าน label เทียบใบงาน
• ถ้า label เลือน → escalate ไม่เดา

2. Dry-fit

ผ่าน	ไม่ผ่าน
ชิ้นเข้าที่ ช่องว่างสม่ำเสมอ	ต้องเคาะ/บิดแรง → หยุด
รูโบลต์ตรง	รูเยื้อง → ตรวจ rev / ชิ้นผิด

3. ใส่โบลต์แบบมือก่อน

• หมุนมือให้ครบเกลียวก่อนใช้ประแจ
• อย่าเริ่มด้วยแรงสูง

4. ขันตามตาราง

• ตามค่าใน SOP SKU
• ชิ้นหลายจุด: ขันไขว้ (cross pattern) ไม่ขันจุดเดียวสุดก่อน

5. ตรวจหลังขัน

สัญญาณผิด	การกระทำ
รอยขาว/แตกใกล้รู	ถอดชิ้น → escalate + RCA
ชิ้นบิด / gap โต	อย่าขันเพิ่ม — ตรวจ fit อีกครั้ง
เสียงครีดชั้นพลาสติก	หยุดทันที

6. บันทึก + hand-off กะ

• บันทึก CMMS/log: SKU, rev, ผู้ติดตั้ง, เวลา
• ถ้าเปลี่ยน rev ใหม่จาก change — ดู change management

เมื่อไหร่ต้อง escalate (ห้ามบังคับ fit)

สถานการณ์	ทำอะไร
Dry-fit ไม่เข้า	คืนชิ้นเข้า bin → แจ้ง maintenance lead
ไม่มีตารางแรงใน SOP	ขอค่าจาก planner ก่อนขัน
ชิ้น trial ใน bin approved	แยก bin — ดู revision control
แตกหลังขันครั้งแรก	RCA + ห้ามพิมพ์ batch ต่อจนกว่าจะแก้ — ดู วิเคราะห์สาเหตุ fail
วัสดุเปลี่ยนจาก batch ก่อน	ตรวจ แทนวัสดุ ก่อนรับโหลดเต็ม

Planner: ล็อกแรงขันใน catalog อย่างไร

ฟิลด์ใน catalog/SOP	ตัวอย่าง
SKU + rev	BRKT-LINE3_v1.1
วัสดุ	PETG
โบลต์	M5 × 16
แรงเป้าหมาย	ค่า Nm หรือ “ประแจจำกัด + ขั้น”
Pattern	ไขว้ 4 จุด
Fail criteria	รอยแตก / gap > X mm
Owner	maintenance lead

อัปเดต catalog หลายไซต์ตาม sync catalog หลายไซต์ และล็อกไฟล์ก่อน batch ตาม revision control

Checklist planner ก่อนปล่อย SKU ขึ้นไลน์

	รายการ	☐
1	SOP มีตารางแรงหรือขั้นตอนขันเป็นขั้น
2	Trial ติดตั้งผ่านอย่างน้อย 1 รอบบนจุดจริง/ jig
3	Operator อบรม dry-fit + escalate แล้ว
4	Bin label ชัด SKU+rev
5	Rollback: มี safety stock rev เดิมถ้ามี
6	QA ก่อน promote ครบ — ดู อนุมัติอะไหล่พิมพ์ 3D

สรุป

แรงขันติดตั้ง อะไหล่พิมพ์ 3D โรงงาน ไม่ใช่ “ขันแน่นที่สุด” — คือ dry-fit ก่อน ใช้แรงตามตารางวัสดุ/SKU ตรวจรอยแตกหลังขัน และ escalate เมื่อ fit ไม่ผ่าน
