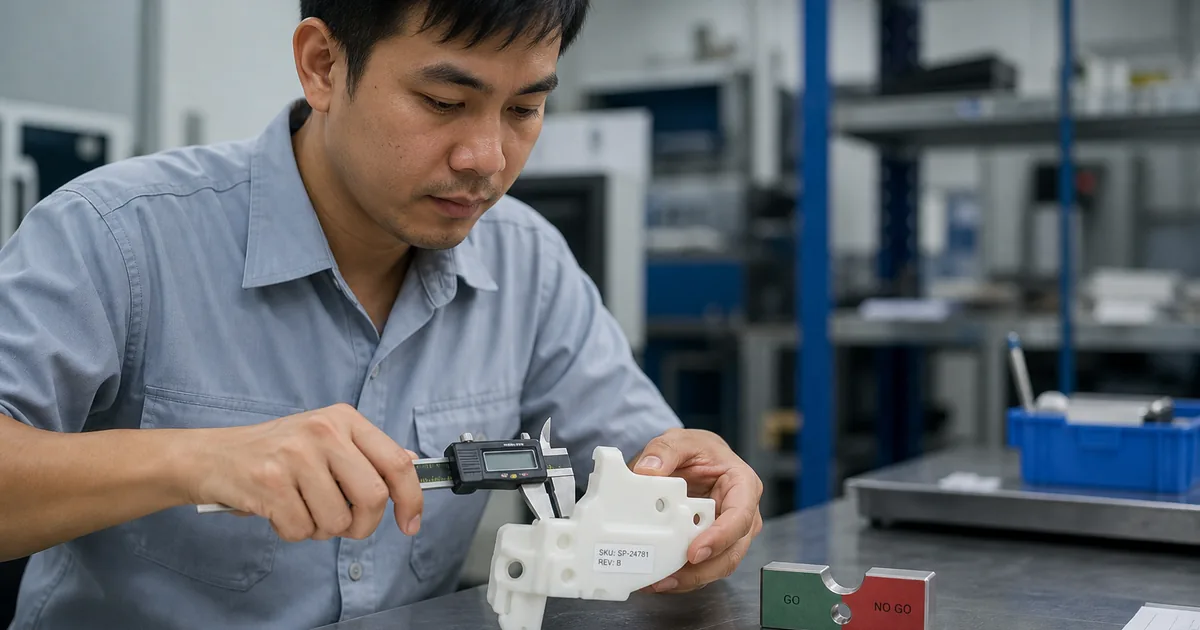

ชิ้นพิมพ์ 3D ดูรูปทรงถูก แต่ติดตั้งแล้วรูเก หรือแรงขันไม่ถึง — เพราะทีมไม่มี ตรวจขนาดอะไหล่พิมพ์ 3D โรงงาน ที่ล็อกมิติวิกฤตก่อนรับเข้าและก่อนปล่อย kit โรงงานที่วัดแค่ “ตาเปลา” มักพบว่า field return กลับมาแล้วถกเถียงว่าไฟล์ผิดหรือชิ้นพิมพ์ผิด โดยไม่มีหลักฐานมิติที่บันทึกไว้
บทความนี้ให้ เกณฑ์มิติวิกฤต + checklist วัด สำหรับ maintenance planner: มิติไหนต้องวัด ใช้เครื่องมืออะไร เกณฑ์ pass/fail อย่างไร และเมื่อไหร่ hold lot — โดยไม่อ้างชื่อลูกค้า ตัวเลข tolerance ที่รับประกันทุกชิ้น หรือ claim ว่าเครื่องมือเดียวใช้ได้ทุกไซต์
สรุปสั้น: มิติวิกฤต ≠ มิติ cosmetic
| สิ่งที่ dimensional check ทำ | สิ่งที่ dimensional check ไม่ทำ |
|---|---|
| ยืนยันมิติ interfacing / รูติดตั้งก่อนขึ้นไลน์ | แทน revision control ของไฟล์ STL |
| ให้หลักฐานมิติคู่ incoming / FA | แทน มาตรฐานรูปถ่าย ทั้งหมด |
| จำกัด hold เฉพาะ lot ที่มิติ fail | แทน install torque ของการขัน |
เชื่อมกับ vendor spec sheet — มิติที่วัดต้องตรงฟิลด์ที่ล็อกใน spec ไม่ใช่ “วัดตามใจช่าง”
ทำไม “ดูแล้วพอดี” จึงพัง
| สิ่งที่มักทำ | ความเสี่ยง |
|---|---|
| วัดแค่ความยาวรวม ไม่วัดรูติดตั้ง | ติดตั้งแล้วเสีย — ดู install checklist |
| ใช้ไม้บรรทัดแทน caliper บนมิติวิกฤต | อ่านค่าผิดพลาด ±1–2 mm |
| ไม่มี master / go-no-go ของ rev | กะใหม่วัดคนละจุด — ดู change management |
| วัดชิ้นที่ยังมี support ติด | มิติ interfacing ไม่ตรงของจริง |
| ไม่บันทึกค่าที่วัด | field return ไล่ไม่ได้ — ดู field return log |
| สุ่มวัด 0 ชิ้นจาก lot ใหญ่ | defect หลุดเข้า approved — ดู QA approval |
| เปลี่ยนวัสดุโดยไม่เปิดมิติใหม่ | shrink/warp ต่างจาก FA — ดู material substitution |
อย่าใช้ “วัดครั้งแรกตอน fail บนไลน์” แทนเกตรับเข้า — ต้นทุนไลน์หยุดสูงกว่าวัดก่อนปล่อยมาก
เมื่อไหร่ต้องวัด (เกณฑ์เริ่มต้น)
ใช้เป็นเกณฑ์เริ่มต้น — ปรับตาม tier (A = วิกฤตไลน์)
| ทริกเกอร์ | วัดมิติวิกฤต? | หมายเหตุ |
|---|---|---|
| รับเข้า lot ใหม่ (tier A/B) | ใช่ | ก่อนย้ายเข้า approved — คู่ incoming |
| First article / เปลี่ยน rev | ใช่ (บังคับ) | สร้าง master มิติของ rev — ดู FA signoff |
| เปลี่ยนพารามิเตอร์พิมพ์หลัง CR | ใช่ | lot ใหม่เทียบ master ใหม่ |
| ปล่อย shutdown kit tier A | ใช่ | อย่างน้อยสุ่ม 1 ชิ้น/lot หรือ 100% ตาม SOP |
| Field return สงสัยมิติ | ใช่ | วัดชิ้นคืนก่อน RCA — ดู failure RCA |
| Quarantine release | ใช่ | ยืนยันมิติก่อนปล่อย — ดู quarantine release |
| Ad-hoc ชิ้นเดียวไม่ขึ้น catalog | ไม่บังคับ | ถ้าขึ้นไลน์จริง ควรมีอย่างน้อย go/no-go 1 มิติ |
Tier A ที่รับเข้าโดยไม่มีมิติวิกฤตผ่านเกณฑ์ — hold ตาม escalation matrix
มิติที่ต้องล็อก (ขั้นต่ำ)
| ประเภทมิติ | ตัวอย่าง | เครื่องมือเริ่มต้น |
|---|---|---|
| Interfacing | รูเก, ความหนาแป้นสัมผัส, ระยะห่าง pin | Caliper / pin gauge |
| Fit | ช่องว่างกับ master fixture | Go/no-go block |
| Length overall | ความยาวรวมที่กระทบการติดตั้ง | Caliper |
| Hole pattern | ระยะระหว่างรู (ถ้ามี 2+ รู) | Caliper + template |
| Critical height | ความสูงที่กระทบ clamp/torque | Depth gauge |
มิติ cosmetic (layer line, สี) ไม่ใช่ dimensional check — อย่าปนเกณฑ์ pass/fail
หลัง material substitution — เปิดชุดมิติใหม่แม้ SKU+rev เดิม
Checklist ตรวจขนาด (คัดลอกได้)
| รายการ | ☐ | |
|---|---|---|
| 1 | มี drawing/spec มิติวิกฤตของ rev นี้ (จาก vendor spec หรือ FA) | |
| 2 | ชิ้นที่วัดตัด support แล้ว สภาพเดียวกับที่ติดตั้ง | |
| 3 | เครื่องมือ calibrated ตาม SOP (บันทึกวันที่ cal) | |
| 4 | วัดมิติวิกฤตครบตามตาราง spec | |
| 5 | บันทึกค่าที่วัด + Lot ID + SKU+rev บนใบตรวจ | |
| 6 | สุ่มขนาดตัวอย่างตาม tier (A: สูงกว่า B) | |
| 7 | ถ่ายรูปมิติที่ fail (ถ้ามี) ตาม photo standard | |
| 8 | Pass → ย้าย approved; Fail → quarantine + escalation | |
| 9 | ผูกผลวัดกับ lot traceability | |
| 10 | cycle count สุ่มเทียบมิติ FA กับชิ้นใน bin อย่างน้อย N ชิ้น/ไตรมาส |
หลังล็อกเกณฑ์แล้ว tie กลับ SOP maintenance — กะใหม่ต้องรู้ว่า “ไม่มีมิติผ่าน” = ห้ามปล่อย tier A
Template บัตรวัดมิติ (คัดลอกได้)
DIMENSIONAL CHECK — 3D PRINT SPARE
Site: _______________
Lot ID: _______________
SKU / REV / TIER: _______________
Trigger: INCOMING / FA / KIT / FIELD-RETURN / QUARANTINE / OTHER
Date / inspector: _______________
Tool ID + cal date: _______________
Critical dims measured (list): _______________
Spec tolerance (per drawing): _______________
Measured values: _______________
Pass / Fail + reason: _______________
Linked incoming / QA / return ID: _______________
Owner (planner): _______________
เก็บคู่ catalog — master FA คือ reference มิติของ rev; lot ถัดไปเทียบค่าเดียวกัน ไม่ใช่วัดจุดใหม่ทุกรอบ
หลายไซต์ใช้ go/no-go เดียวกันตาม multi-site catalog sync แต่เครื่องมือ cal อยู่ที่ไซต์นั้น
เมื่อมิติไม่ผ่าน — จำกัดขอบเขต
| สัญญาณ | ทำทันที | ห้าม |
|---|---|---|
| มิติ interfacing นอก tolerance | Hold lot + quarantine | ปล่อย kit เพราะ “ใกล้พอ” |
| สุ่ม fail 1 ชิ้นจาก lot | Hold ทั้ง lot จน disposition | แยกเฉพาะชิ้นที่วัดแล้วปล่อยที่เหลือ |
| ไม่มี master ของ rev | เปิด FA ก่อนรับ lot ใหม่ | วัดโดยไม่มี spec |
| Field return มิติ fail | บันทึกค่า + ถ่ายรูป + RCA | สั่งพิมพ์ซ้ำโดยไม่เช็คไฟล์/rev |
| Vendor ส่ง cert แต่สุ่ม fail | Hold + เทียบ vendor spec | อนุมัติจาก cert อย่างเดียว |
| Purge / obsolescence | เก็บ master มิติ FA ก่อน purge — ดู obsolescence purge | ทิ้ง go/no-go โดยไม่มี rev ใหม่ |
ต้นทุนต่อครั้งบวมเมื่อติดตั้ง fail แล้วถกเถียงมิติ — ดู ต้นทุนต่อครั้งใช้ และ ต้นทุนไลน์หยุด
ก่อนสั่งพิมพ์ซ้ำเพราะ “วัดไม่ผ่าน” — แยกว่าเป็นปัญหาไฟล์/rev หรือพารามิเตอร์พิมพ์ — ดู เช็คลิสต์ STL
Audit รายไตรมาส (30 นาที)
| ตรวจ | ผ่านเมื่อ |
|---|---|
| สุ่ม 10 lot tier A รับเข้า 90 วัน | ทุก lot มีบันทึกมิติวิกฤต |
| Master FA 3 rev ล่าสุด | มี go/no-go หรือค่ามิติอ้างอิง |
| Field return มิติ 30 วัน | tier A มีค่าวัดหรือเหตุผลที่บันทึกช่องว่าง |
| เครื่องมือสุ่ม 3 ชิ้น | cal ยังไม่หมดอายุ |
| Planner สุ่ม 1 คน | เปิดใบตรวจแล้วชี้มิติที่ fail ได้ |
ทบทวน min/max หลัง hold มิติซ้ำ — บ่อยครั้งต้องปรับ spec หรือพารามิเตอร์พิมพ์ ไม่ใช่แค่โทษ vendor
สรุป
ตรวจขนาดอะไหล่พิมพ์ 3D โรงงาน คือการล็อกมิติวิกฤตที่กระทบการติดตั้ง: มี spec, มีเครื่องมือ, มีบันทึกค่า ทำให้ hold และ RCA มีขอบเขต ไม่ใช่การถกเถียง “ดูแล้วพอดี” หลังไลน์หยุด
