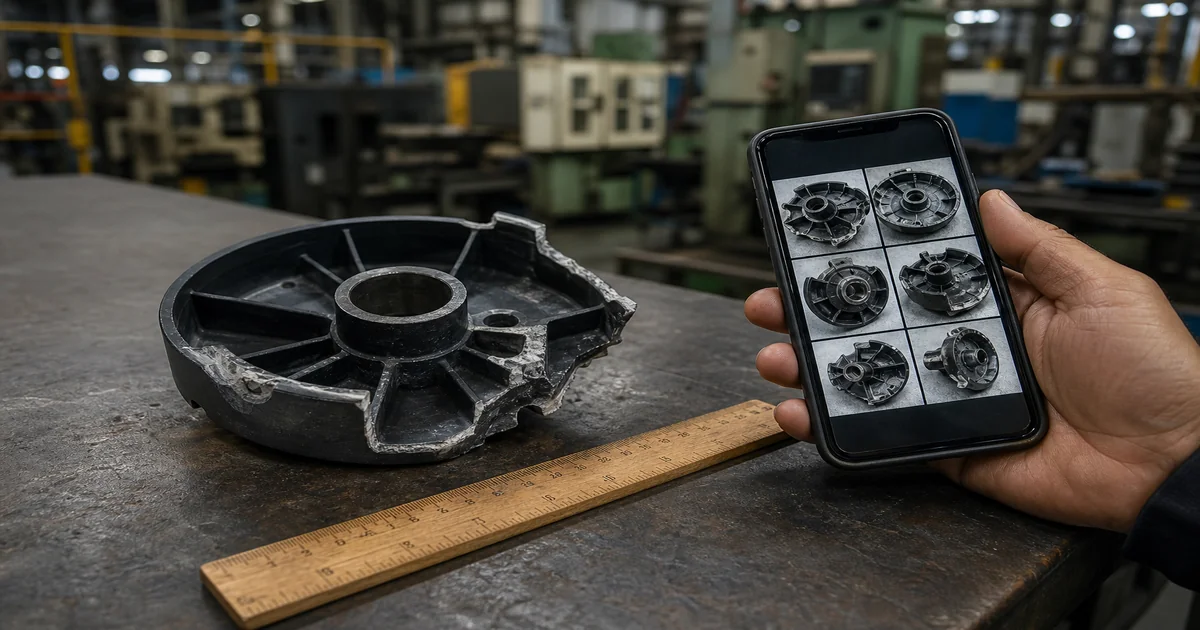

ไม่มีไฟล์ STL — ส่งรูปประเมินพิมพ์ 3D อะไหล่ได้อย่างไร

เมื่อ อะไหล่เครื่องจักร หมดสต็อกหรือชิ้นพัง แต่ทีม ไม่มีไฟล์ STL / STEP / 3MF คำถามแรกมักคือ “ส่งแค่รูปมาประเมินได้ไหม?” — คำตอบคือ ได้ สำหรับงานหลายประเภท โดยเฉพาะชิ้นเล็ก–กลางที่ต้องการ 1–30 ชิ้น และไลน์เสี่ยงหยุด

บทความนี้อธิบายว่าต้องส่งอะไรมา วัดอย่างไรให้ทีมประเมิน lead time และราคาได้เร็ว — และเมื่อไหร่ต้องทำ reverse จากชิ้นพัง ก่อนสั่งพิมพ์

สรุปสั้น: ส่งรูปได้ แต่ต้องมีมิติ

| สถานการณ์ | ส่งรูป + มิติพอไหม | ขั้นต่อไป | |-----------|-------------------|-----------| | ชิ้นพังยังอยู่ รูปทรงชัด | มักพอสำหรับประเมินเบื้องต้น | Reverse → STL แล้วพิมพ์ | | มีแบบกระดาษ / sketch บนไม้บรรทัด | ดีมาก — ลดรอบถาม | ออกแบบจากมิติ | | ชิ้นรับแรงสูง / ซับซ้อนมาก | รูปอย่างเดียวอาจไม่พอ | นัดส่งชิ้นจริงหรือสแกน | | ต้องการชิ้นภายใน 72 ชม. | รูป + มิติ + เดดไลน์ชัด | ดู อะไหล่ 72 ชม. |

รูปที่ต้องถ่าย (อย่างน้อย 5 มุม)

1. มุมตั้ง — เห็นรูปทรงหลักและความสูงโดยประมาณ
2. มุมข้าง — เห็นความลึกและรายละเอียดปลาย
3. มุมบน — เห็นรูปฐานและรู
4. มุมใกล้ — รายละเอียดขอบ ร่อง หรือจุดสึกหรอ
5. วางไม้บรรทัดข้างชิ้น — ให้เห็นสเกล (อย่างน้อย 1 มิติหลักในภาพ)

ถ่ายบนพื้นเรียบ แสงสม่ำเสมอ ไม่เบลอ — ถ้าชิ้นเล็ก วางเหรียญหรือปากกาข้างชิ้นเพื่ออ้างอิงสเกล

มิติที่ต้องเขียนมาด้วย (mm)

| ข้อมูล | ทำไมสำคัญ | |--------|-----------| | ความยาว × กว้าง × สูง โดยประมาณ | ประเมินวัสดุและเวลาพิมพ์ | | เส้นผ่านศูนย์กลางรู / ความหนาผนัง | ตัดสินว่าพิมพ์ FDM ตรงสเปกได้ไหม | | จุดสัมผัสกับเครื่องจักร | ต้องแม่นยำแค่ไหน | | จำนวนชิ้นที่ต้องการ | ต้นทุนต่อชิ้น | | วันที่ต้องใช้บนไลน์ | จัดลำดับคิวเร่งด่วน |

ไม่ต้องวัด micron — ความใกล้เคียง ±1–2 mm มักพอสำหรับประเมินอะไหล่ทั่วไป

ข้อมูลสภาพการใช้งาน (ลดการเลือกวัสดุผิด)

ระบุสั้น ๆ ในข้อความที่ส่งมาด้วย:

• อุณหภูมิ โดยประมาณบนไลน์ (เช่น 40°C, 80°C, สัมผัสของร้อน)
• แรง — กดเบา / กดหนัก / หมุน / ดึง
• สารสัมผัส — น้ำ, น้ำมัน, สารทำความสะอาด
• งานสัมผัสอาหารโดยตรงหรือไม่ — ต้องยืนยันมาตรฐานวัสดุแยก

ถ้าความร้อนสูง ดู PETG vs PLA โรงงาน ก่อนสั่ง

ขั้นตอนส่งประเมิน (ไม่มี STL)

1. ถ่ายรูป 5 มุม + ไม้บรรทัดตามด้านบน
2. เขียนมิติ mm + จำนวนชิ้น + วันที่ต้องใช้
3. อัปโหลดที่ ฟีเจอร์สั่งพิมพ์ พร้อมแนบรูป — หรือ ติดต่อทีม ถ้าไฟล์ใหญ่
4. ระบุ “ไม่มี STL — ขอประเมินจากรูป” ในข้อความ
5. รอ feedback: พิมพ์ตรงสเปก / ต้อง reverse / ควร CNC แทน (ดู CNC vs พิมพ์ 3D)

ทีมจะบอกว่าต้อง reverse กี่วัน หรืองานไม่เหมาะพิมพ์ 3D — ไม่บังคับสั่ง ถ้าชิ้นไม่ปลอดภัยบนไลน์

เมื่อไหร่ต้อง reverse เป็น STL ก่อนสั่ง

• รูปทรงซับซ้อน มีร่องลึกหรือ undercut ที่มองไม่ครบจากรูป
• ต้องการความแม่นยำสูงบนพื้นผิวสัมผัส
• ชิ้นเป็นต้นแบบ jig/fixture — ดู jig โรงงานอาหาร เป็นตัวอย่าง workflow

ขั้นตอน reverse โดยละเอียด: สแกนชิ้นพัง ทำ STL

สิ่งที่ช่วยให้ประเมินเร็วขึ้น

• รูปชิ้น เดิมที่ยังใช้ได้ วางคู่กับชิ้นพัง (ถ้ามี)
• รูปชิ้นติดตั้งบนเครื่อง — เห็นจุดยึด
• วัสดุเดิม (พลาสติก/โลหะ) ถ้ารู้
• งบประมาณคร่าว ๆ และยอมรับ ชิ้น bridge ชั่วคราวหรือไม่

เมื่อมีไฟล์แล้ว ตรวจก่อนส่งตาม คู่มือเตรียม STL

Checklist ก่อนส่งรูป

• [ ] รูปอย่างน้อย 5 มุม + ไม้บรรทัดในภาพ
• [ ] มิติ L×W×H (mm) + รูสำคัญ
• [ ] จำนวนชิ้น + วันที่ต้องใช้บนไลน์
• [ ] อุณหภูมิ / แรง / สารสัมผัสระบุแล้ว
• [ ] ระบุ “ไม่มี STL” ในข้อความ
• [ ] รู้ว่าต้องการชิ้นถาวรหรือ bridge ชั่วคราว

ขั้นตอนหลังได้ใบเสนอราคา

1. ยืนยันวัสดุ (PETG / PLA / อื่น) และข้อจำกัด
2. สั่ง 1 ชิ้นทดสอบ ก่อน batch ถ้างานใหม่บนไลน์
3. ติดตามที่ คิวงาน
4. ถ้า reverse ใช้เวลา — ถามทาง bridge หรือ CNC คู่ขนาน

รายละเอียดราคาทั่วไป: ราคาพิมพ์ 3D ในไทย

สรุป

ไม่มี STL ส่งรูปประเมิน 3D ได้เมื่อมี รูปชัด + มิติ mm + สภาพใช้งาน — ทีมจะบอกว่าพิมพ์ตรงสเปก reverse ก่อน หรือควร CNC

ไลน์เสี่ยงหยุดสัปดาห์นี้และไม่มี CAD? ส่งรูปและมิติมาที่ ฟีเจอร์สั่งพิมพ์ หรือ ติดต่อทีม — ระบุเดดไลน์ไลน์ในข้อความ

แหล่งข้อมูล (fact-check)

• ความแม่นยำจากรูป + มิติขึ้นกับความซับซ้อนของชิ้น — ไม่รับประกัน tolerance โดยไม่ reverse หรือสแกน
• ไม่มีการอ้างชื่อลูกค้าหรือ case study ที่ตรวจสอบไม่ได้
• งานสัมผัสอาหารโดยตรงต้องยืนยันมาตรฐานวัสดุแยก

---
